| 加工定制：是 | 品牌：中仪 | 型号：ZY-6710 |
| 类型：线材测试仪 | 外形尺寸：425*190*350mm | 重量：14Kg |
| 产品用途：线材测试 | 规格：128pin |
深圳HDMI线测试机
深圳市中仪电子科技有限公司
深圳HDMI线测试机的生产，研发，销售的科技企业。本公司拥有***的技术，服务团队，专业为客户量身定制各类方案及仪器。主要生产的产品：深圳HDMI线测试机，连接器精密测试仪及测试治具，恒温恒湿试验箱，AC电源线综合测试仪，汽车线束测试仪，电线电缆检测设备，环境试验设备，安规仪器等。本公司秉着“务实?创新?求精?服务”的经营理念，以人为本，***进取，自公司成立以来，得到了广大客户的支持与好评，产品已经销往全国的十多个省市及东南亚一些国家，本公司将顺应市场的需求，深圳HDMI线测试机不断研发生产更多更好的经济适用的产品，满足不同客户的需求，精益求精，诚信服务，与广大客户携手共进，共创美好未来。
中仪联系方式：
中仪电子科技***：
******：
电源线综合测试仪网：haelin.cn.china.cn
精密线材测试仪网：
盐水喷雾试验箱网：
恒温恒湿试验箱网：
线材弯折试验机网:
销售/服务电话：13590196576 李先生
咨询QQ:85024986（注明来意）
产品介绍：

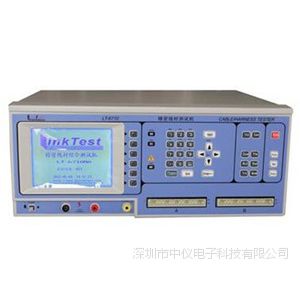

ZY-6710系列精密线材综合测试仪
v 导通电阻最小可测1mΩ
v 可作线材单边、标准、多段和点测功能测试
v 导通电阻可单独分组设定，单边可点测导通电阻
v 点测可对单根线灵敏度值及颜色分别设定
v 电容可测500μF，可测电容量及电容正负极
v 短路、开路不良端边判断准确无误
v 系统整体测试速度较传统同类产品提升一倍
v 提供USB及RS232接口
v 绝缘受潮湿空气影响较小
v 系统提供统计报表及列印功能
技术规格SPECIFICATION
测量时间Test Time | |
断/短路Open/short | 快速(4ms/次/128点),慢速(8ms/次/128点) |
导通电阻Cond
| 快速55次/秒,中速45次/秒,慢速30次/秒 0.2s/64net(标准)参考 |
绝缘电阻 Insulation resistance
| 一对其它3.6s/128net(0.01s) 二分快速0.4s/128net(0.01s) 0.01秒～60秒可选择设定 |
交流高压 AC High Voltage
| 一对其它9.5s/128net(0.01s) 二分快速0.9s/128net(0.01s) 0.01秒～60秒可选择设定 |
瞬间/高速短断路 INT Time | 0秒～99秒设0秒表示***时间 |
规格说明 Specifications | |
测试扫描模式 Scan Mode | 自动/手动/连续/外部扫描可切换
|
显示/声警装置 Waming device | Pass/Fail LED红绿指示灯/画面显示/声警320*240LCD液晶显示器，蓝/白底可切换 |
存储装置 | 内建512KB SRAM,可扩充1024KB |
尺寸Size 重量Weight | (W×D×H)425×190×350mm 约14kg(不含配件) |
测试参数Test parameters | ||
项目Project | 符号Symbol | 测试范围Test range |
断/短路 | O/S | 1KΩ~100KΩ |
导通电阻测试 | COND | 1mΩ~50Ω |
电阻量测 | R | 0.1Ω~5MΩ |
电容量测 | C | 10pF~500μF |
二极管量测 | D | 0.0V~7.0V |
绝缘阻抗 | I.S | 0.1MΩ~1000MΩ |
直流漏电流 | IL | 1μA~1000μA |
高压漏电流 | IL | 0.01mA~5mA |
瞬间导通阻抗 | INT.COND | 1mΩ~50Ω |
快速瞬断 | INT.OPEN | 0.4ms |
瞬间短断路 | INT.O/S | 2ms/128pin灵敏度 |
选购指南Selection Guide | ||
产品型号 Product Type | 量测点数 Test Points | 量测电压 Test Voltage |
ZY-6710N+ | 128P | DC:5~1000VDC |
ZY-6710N2+ | 256P | DC:5~1000VDC |
ZY-6710NA+ | 128P | DC:5~1000V,AC:100~700V |
ZY-6710NA2+ | 256P | DC:5~1000V,AC:100~700V |
ZY-6710FA+ | 128P | DC:5~1500V,AC:100~1000V |
ZY-6710FA2+ | 256P | DC:5~1500V,AC:100~1000V |
